Червячный мотор-редуктор
Введение

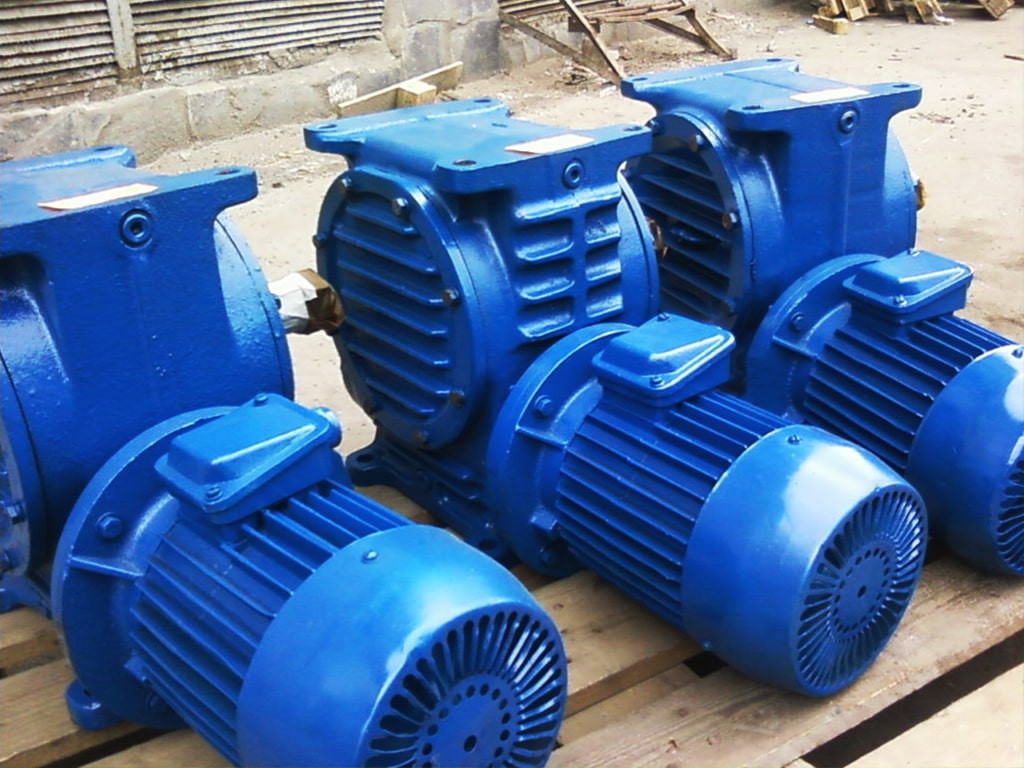

Червячный мотор-редуктор представляет собой приводное устройство, объединяющее в одном корпусе электродвигатель и червячный редуктор. Он предназначен для снижения частоты вращения выходного вала и увеличения крутящего момента. Благодаря компактной конструкции, плавности хода и возможности самоторможения червячные мотор-редукторы широко применяются в различных отраслях промышленности и автоматизации.
Конструкция и устройство
Червячный мотор-редуктор состоит из следующих основных элементов:
электродвигателя (чаще всего асинхронного);
червячного редуктора;
червяка — винтообразного ведущего элемента;
червячного колеса, находящегося в зацеплении с червяком;
входного и выходного валов;
корпуса, подшипников и уплотнений;
системы смазки.
Червяк, как правило, изготавливается из закалённой стали, а червячное колесо — из бронзы или специальных антифрикционных сплавов, что снижает износ и увеличивает срок службы передачи.
Принцип работы
При включении электродвигателя вращение передаётся на червяк, который, взаимодействуя с зубьями червячного колеса, приводит его в движение. За один оборот червяка колесо поворачивается на небольшую часть оборота, что обеспечивает высокое передаточное отношение. В результате на выходном валу мотор-редуктора получается низкая скорость вращения и высокий крутящий момент.
Основные технические характеристики
К основным параметрам червячных мотор-редукторов относятся:
передаточное отношение;
выходной крутящий момент;
мощность электродвигателя;
коэффициент полезного действия (КПД);
частота вращения выходного вала;
габаритные размеры и масса.
КПД червячных мотор-редукторов обычно ниже, чем у цилиндрических и планетарных, и может составлять от 50 до 85 %, в зависимости от конструкции и условий эксплуатации.
Преимущества и недостатки
Преимущества:
компактность и простота конструкции;
плавная и бесшумная работа;
большое передаточное отношение в одной ступени;
возможность самоторможения, предотвращающая обратное вращение.
Недостатки:
сравнительно низкий КПД;
повышенное тепловыделение при длительной работе;
необходимость качественной смазки;
ограниченная эффективность при высоких нагрузках.
Области применения
Червячные мотор-редукторы применяются в приводах конвейеров, подъёмных механизмов, лебёдок, ворот, упаковочного оборудования, станков, а также в системах автоматизации и робототехнике. Они особенно востребованы в случаях, где требуется компактность и надёжное удержание нагрузки.
Заключение
Червячный мотор-редуктор является надёжным и удобным приводным устройством для решения широкого круга технических задач. Несмотря на более низкий КПД по сравнению с другими типами мотор-редукторов, его конструктивные преимущества и функциональные особенности делают его востребованным в промышленной практике.
