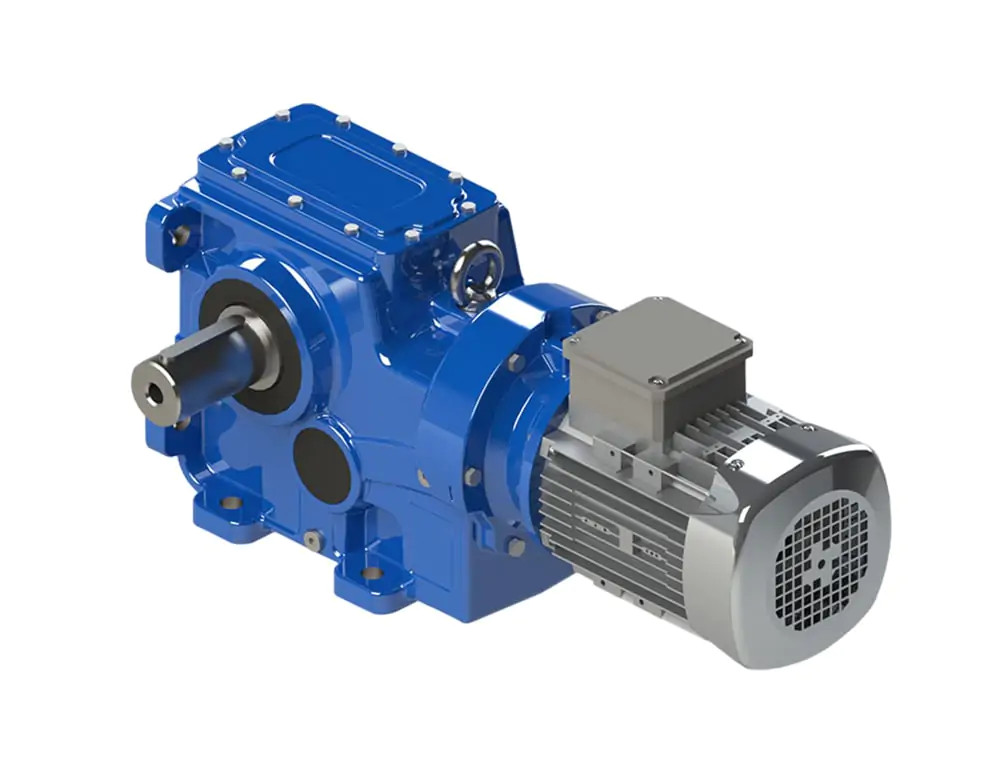

Редуктор коническо-цилиндрический: устройство, принцип работы и применение
Введение
Коническо-цилиндрический редуктор — это механическое устройство, предназначенное для передачи и преобразования вращательного движения с одновременным изменением направления вращения и снижением частоты вращения. Сочетание конической и цилиндрической зубчатых передач позволяет эффективно передавать высокий крутящий момент при компактных габаритах и высокой надежности.
Назначение и принцип работы
Основное назначение коническо-цилиндрического редуктора заключается в уменьшении скорости вращения вала электродвигателя и увеличении крутящего момента на выходном валу, а также в изменении направления вращения, как правило, на 90°.
Принцип работы заключается в следующем: вращение от двигателя передается на коническую зубчатую пару, которая изменяет направление движения, после чего крутящий момент передается на цилиндрическую ступень, обеспечивающую необходимое передаточное число.
Конструкция и основные элементы
Коническо-цилиндрический редуктор состоит из следующих узлов:
Корпус – изготавливается из чугуна или стали, обеспечивает жесткость конструкции и защиту внутренних механизмов.
Коническая зубчатая передача – используется для изменения направления вращения, часто имеет спиральные или круговые зубья для плавной работы.
Цилиндрическая зубчатая передача – служит для дальнейшего снижения скорости и увеличения крутящего момента.
Валы – передают вращение между ступенями редуктора.
Подшипники – воспринимают радиальные и осевые нагрузки.
Система смазки – снижает трение и износ зубчатых передач.
Уплотнения – предотвращают утечку масла и попадание загрязнений.
Виды коническо-цилиндрических редукторов
Классификация осуществляется по нескольким признакам:
По количеству ступеней:
двухступенчатые;
трехступенчатые.
По расположению валов:
горизонтальные;
вертикальные.
По типу зубьев:
с прямыми коническими зубьями;
со спиральными (круговыми) коническими зубьями.
Преимущества коническо-цилиндрических редукторов
Изменение направления вращения под углом 90°;
Высокий КПД;
Компактность конструкции;
Высокая нагрузочная способность;
Плавная и тихая работа;
Длительный срок службы.
Область применения
Коническо-цилиндрические редукторы широко применяются в различных отраслях промышленности:
конвейерные линии и транспортные системы;
подъемно-транспортное оборудование;
металлургия и горнодобывающая промышленность;
машиностроение;
энергетика и перерабатывающая промышленность.
Особенности эксплуатации
Для обеспечения надежной работы редуктора необходимо:
регулярно контролировать уровень и качество масла;
соблюдать допустимые нагрузки;
своевременно проводить техническое обслуживание;
следить за температурным режимом и уровнем шума.
Заключение
Редуктор коническо-цилиндрический представляет собой эффективное и универсальное решение для передачи вращательного движения с изменением его направления и параметров. Высокая надежность, компактность и широкая область применения делают данный тип редуктора востребованным в современных промышленных приводах.
