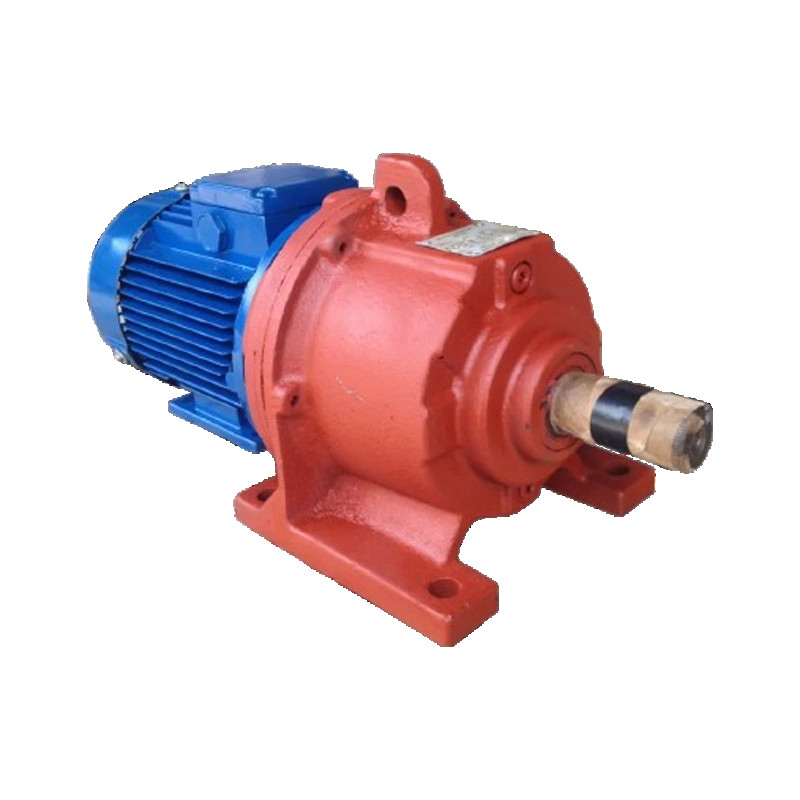

Планетарный мотор-редуктор
Введение
Планетарный мотор-редуктор — это электромеханическое устройство, объединяющее в одном корпусе электродвигатель и планетарный редуктор. Он предназначен для преобразования электрической энергии в механическую с одновременным снижением частоты вращения и увеличением крутящего момента. Благодаря высокой нагрузочной способности и компактным размерам такие мотор-редукторы широко применяются в промышленности и автоматизированных системах.
Устройство и конструкция
Планетарный мотор-редуктор состоит из двух основных частей:
электродвигателя (асинхронного или постоянного тока);
планетарного редуктора.
Планетарный редуктор включает следующие элементы:
солнечную шестерню, расположенную в центре;
сателлиты — несколько шестерён, вращающихся вокруг солнечной;
водило, на котором закреплены сателлиты;
коронную (внутреннюю) шестерню, окружающую сателлиты.
Все элементы размещаются в прочном корпусе, обеспечивающем соосность деталей и защиту от внешних воздействий. Для уменьшения износа используется система смазки.
Принцип работы
Вращение от электродвигателя передаётся на солнечную шестерню. Она приводит в движение сателлиты, которые одновременно вращаются вокруг своей оси и перемещаются по внутренней поверхности коронной шестерни. В результате вращение передаётся на водило, которое является выходным звеном мотор-редуктора. Такая схема обеспечивает равномерное распределение нагрузки между сателлитами и высокое передаточное отношение при компактных габаритах.
Основные технические характеристики
К основным параметрам планетарного мотор-редуктора относятся:
передаточное отношение;
выходной крутящий момент;
номинальная мощность двигателя;
КПД;
габаритные размеры и масса;
режим работы и допустимая нагрузка.
Планетарные мотор-редукторы отличаются высоким КПД, который может достигать 90–95 %, а также способностью работать при значительных нагрузках.
Преимущества и недостатки
Преимущества:
высокая удельная мощность;
компактность и соосность входного и выходного валов;
высокий КПД;
равномерное распределение нагрузки;
надёжность и долговечность.
Недостатки:
более сложная конструкция по сравнению с цилиндрическими редукторами;
повышенные требования к точности изготовления;
более высокая стоимость.
Области применения
Планетарные мотор-редукторы широко применяются в робототехнике, конвейерных системах, упаковочном оборудовании, станках с ЧПУ, подъемных и транспортных механизмах, а также в автоматизированных производственных линиях.
Заключение
Планетарный мотор-редуктор является эффективным и универсальным приводным устройством, сочетающим компактность, высокую мощность и надёжность. Благодаря своим конструктивным особенностям он успешно используется в современных промышленных системах, где требуются высокая точность и стабильность работы.
